國產PLC—Haiwell（海為）PLC在螺牙孔深度的檢測工裝上的應用

2013-12-11 13:13:58 haiwell 601

作者：海為用戶黃工

本人于2013年10月29日申請試用，30日就通知申請通過，31日機子就到公司，這就是海為的速度，非常值得客戶的信賴！

對海為產品的試用感覺，還得從試用的檢測工裝說起：


圖1 4－M3螺牙孔深度的檢測工裝圖

1、檢測要求：未做此工裝時，產品全部由人工用螺絲批帶一螺絲來檢測，此工序竟費時又費力，還時常出錯將不良品混入。所以這套工裝要實現的要求是：檢出螺牙孔深度不夠的產品及孔。

2、檢測方法：將產品放入工裝中，雙手按下兩邊的按鈕，開始測試，氣缸向下動作至下限位后電機帶動螺絲頭工作，如產品牙孔OK，螺絲頭就能旋入螺牙孔中，光電開關就能檢出，如光電未能檢出即為不良品，則報警相應孔位的指示燈亮起。結束電機反轉退出螺絲頭，而后氣缸上升復位。

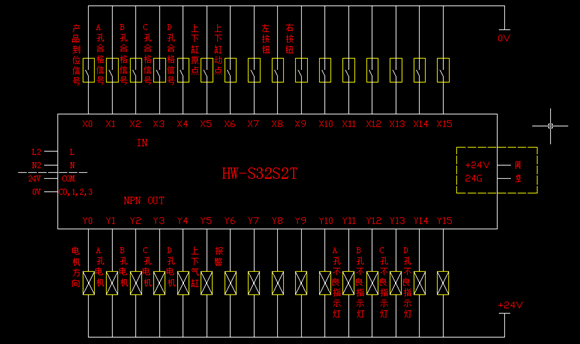

3、I/O地址定義：

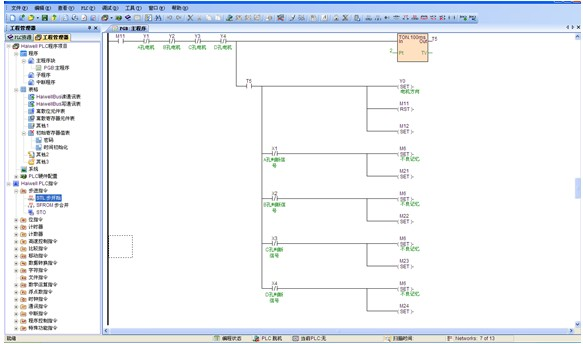

4、部分程序。



試用后，總結一下對海為產品的優點與不足：

一、外觀及功能：

1、產品的設計上采用可拆卸端子臺，如PLC出現故障時可以很方便拆下機子而無需將所有的配線拆下；

2、產品自帶兩個通訊口（RS232與RS485），COM1通訊口用來編程下載與實時監控，COM2可以用來與HMI或文本通訊，這樣非常方便程序的調試；通訊口還可以擴展，可以非常方便進行多儀器或儀表的通訊；小有不足就是運行開關設計在蓋板里面；

3、自帶一通道脈沖口輸出，方便用來控制步進或伺服電機。脈沖的速度只有10K很多高速的場合會顯得相當的不夠。

二、編程軟件：

1、位指令ZRST：可以非常的方便復位批量元件；

2、程序可分多塊來編程，這樣程序量大時可以很容易查看與修改，其它的編程軟件程序量大時從頭看到尾非常的耗時；

3、時間繼電器的時基定義非常方便，而其它編程軟件需要特別定義；

4、與其它儀器、儀表的通訊可以直接調用通訊指令，非常的省時、省力；

5、程序的安全性與產品的保密性，只需下載時選擇一下“禁止上載”就可以保護自主的產品不被人隨意COPY；

6、仿真功能強大好用，方便程序的運行與調試。
