國產PLC—Haiwell（海為）網關H01TCP-4與無線Zigbee組網方案介紹

2022-07-12 09:52:25 haiwell 4888

作者：廈門海為技術支持部

一、 通訊介紹

1、海為PLC網絡通訊特點：

1.1CPU主機帶2個通訊口（RS232+RS485），可擴展至5個通訊口，每個通訊口都可以進行編程和聯網，都可作為主站或從站。支持1：N、N：1、N：N聯網方式，支持各種人機界面和組態軟件，可與任何帶通訊功能的第三方設備（變頻器、儀表、條碼閱讀器等）聯網。

1.2通訊功能強大：Haiwell PLC各種型號的主機都內置Modbus RTU/ASCII協議﹑自由通訊協議以及海為Haiwellbus高速通訊協議。這就意味著只要儀器儀表支持以上3種通信協議的一種，就可實現和海為PLC進行通訊。

1.3便利的通訊指令系統：使您無論使用何種通訊協議都只需一條通訊指令便可完成復雜的通訊功能，也無須為通訊端口沖突﹑發送接收控制﹑通訊中斷處理等問題煩惱，可以在程序中混合使用各種協議輕松完成您所需的各種數據交換。

1.4海為PLC作為從機時，PLC里不要寫任何程序。

2、海為無線模塊的網絡通訊特點

2.1 模塊無需用戶配置Zigbee參數，只需通過模塊自帶的DIP撥碼開關（設置PANID、協調器或者路由器身份）即可組建多個獨立通信網絡。

2.2 支持模塊掉電后重新上電恢復網絡，配置一次即可長久使用。

2.3上位機可以通過無線組網方式對PLC進行無線上下載程序、監控等操作。

2.4 在zigbee協議本身的重發機制的基礎上，在應用層上又加了應答重發機制，如果主站在一段時間內沒有收到接收響應就再次發送數據，進一步提高了通訊的穩定性。

二、硬件組網

1、組網示意圖

海為工業自動化工業物聯網

2、硬件介紹

2.1 網關介紹

H01TCP-4是一款功能強大的硬件協議網關，將從設備的各種協議轉成標準的Modbus RTU或Modbus TCP協議。方便多種協議設備進行組網統一監控。用于現場以太網組網方式，方便組態、觸摸屏等上機機進行組網監控。

H01TCP-4有兩個網口，網口1默認IP地址172.24.13.88（固定）；網口2默認IP地址192.168.1.88。自帶4個帶隔離的RS485通訊端口，支持多種通訊協議，方便用戶組建通訊網絡。

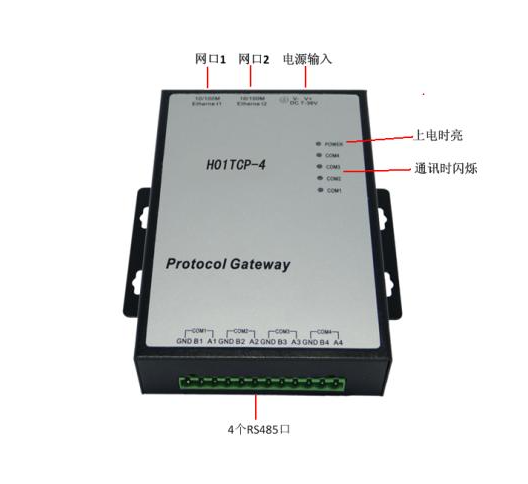

網關接口介紹如下：

海為工業自動化工業物聯網

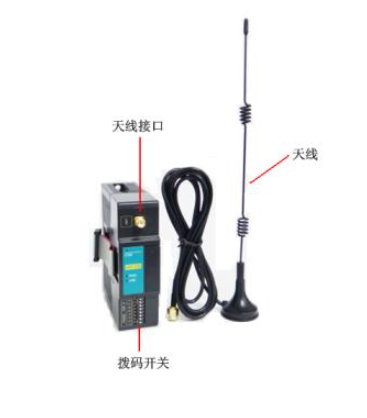

2.2 H01ZB模塊介紹

H01ZB是一款用于支持PLC主機間無線通信的擴展模塊，參數配置簡單。

模塊的撥碼開關的前五位 1~5為用于設定網絡 ID，所以可以組建31個網絡。本例將所有組網的H01ZB模塊都當做路由器來使用，網絡ID設置設置成一樣即可，本例設置為1，故1-5位撥碼中只需將1號撥碼開關設置為ON，其余設置為OFF。

海為工業自動化工業物聯網

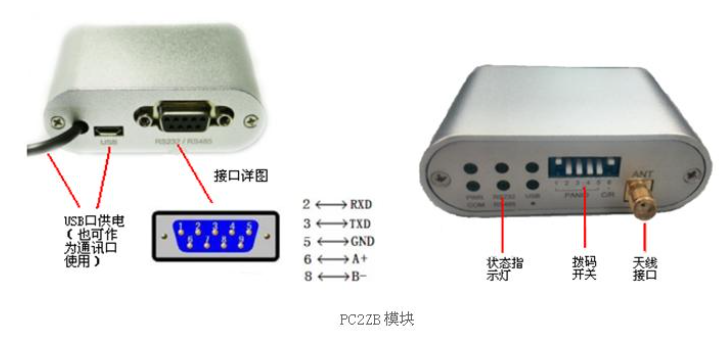

2.3 PC2ZB模塊介紹

PC2ZB是一款用于PC端的無線通信的擴展模塊。通過該模塊，HaiwellHappy等上位機軟件與擴展了H01ZB的PLC主機間能夠以無線的方式進行聯機及讀寫等操作。模塊使用便捷，無需用戶配置zigbee參數，通過模塊自帶的DIP撥碼開關（設置PANID、協調器或者路由器身份）即可組建多個獨立通信網絡。PC2ZB的PANID與H 01ZB設置成一致即可輕松組網，上述H01ZB PANID為1,，所以本例PC2ZB也設置為1即可。

PC2ZB 供電電壓為5VDC，一般直接用模塊自帶的USB口供電與上位機連接可通過 USB/RS232/RS485 的方式。本例網關有4個RS485通訊口，所以PC2ZB使用RS485和網關進行通訊，將串口的引腳6，8分別接到網關的A1，B1上。

本例將PC2ZB模塊作為協調器來使用，網絡ID設置成和H01ZB模塊相同的1號ID，故只需將撥碼開關的第1、6位撥為on，其余為OFF即可。

海為工業自動化工業物聯網

三、硬件實物連接圖

1、海為PLC與H01ZB模塊的硬件連接圖

海為工業自動化工業物聯網

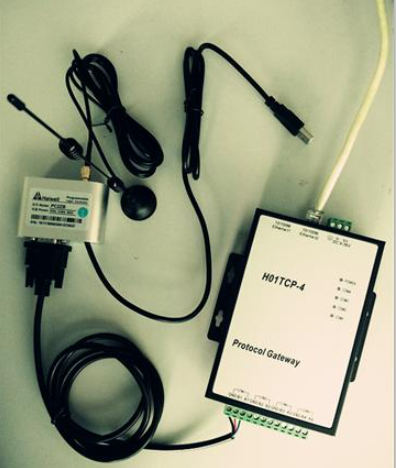

2、網關與PC2ZB模塊的硬件連接圖

海為工業自動化工業物聯網

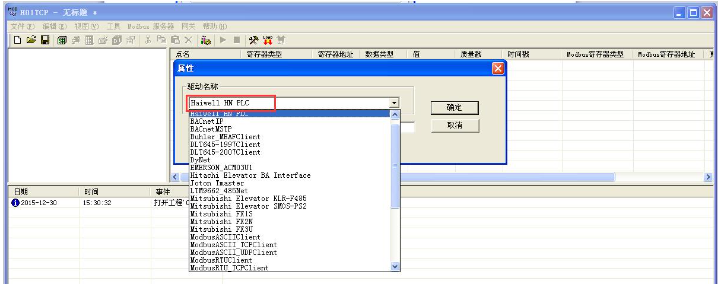

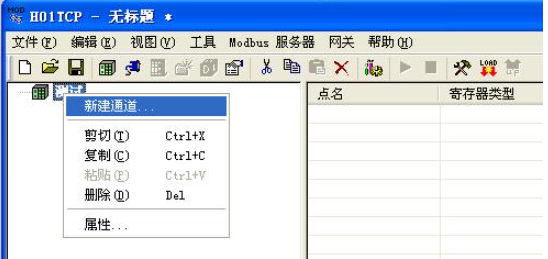

四、H01TCP參數設置（電腦端IP設置）

網關的有倆個網口，網口1默認IP地址172.24.13.88（固定），在忘記網口2的IP地址的情況下，可以使用網口1將網口2的IP地址還原成默認的192.168.1.88。上傳和下載程序時電腦的IP參數需設置成和網關在同一個網段，下面是具體步驟：

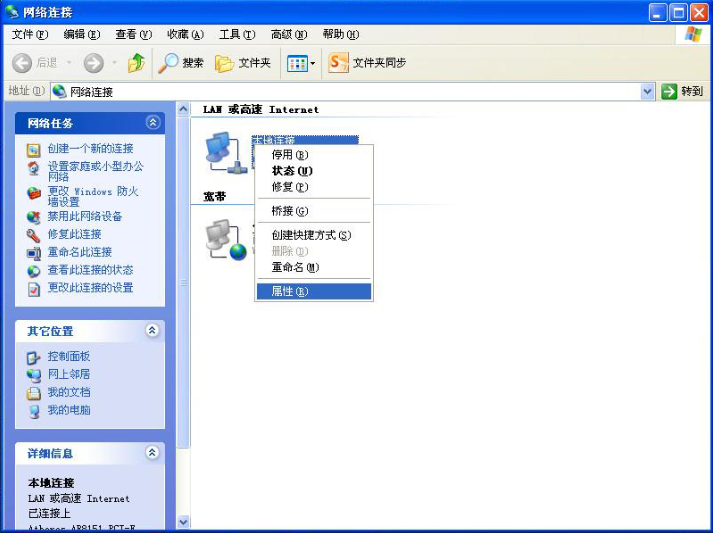

4.1、網上鄰居右擊屬性

海為工業自動化工業物聯網
