國產PLC—Haiwell（海為）PLC在沸騰爐中的應用

2009-02-06 14:20:28 haiwell 647

一、鍋爐系統概述：

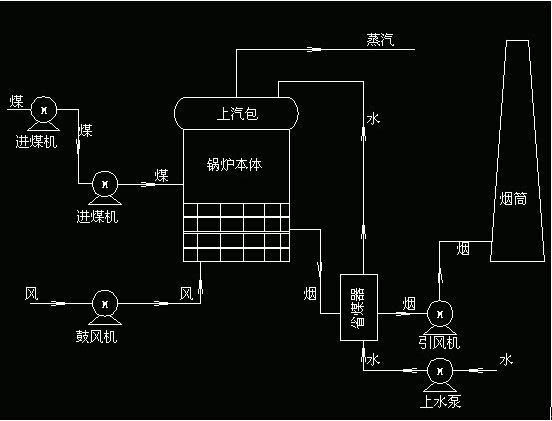

鍋爐的電氣控制系統包括鍋爐本體、鼓風系統、引風系統、進煤系統、輸煤系統、除塵器系統、省煤器系統。結構框圖如下：

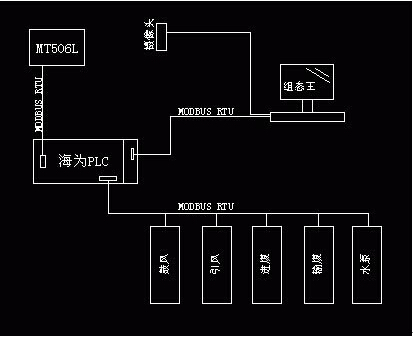

二、系統結構：

控制系統以Haiwell（海為）PLC為核心元件，上位機由組太王6.50軟件、視頻監視卡組成

采用MT506L觸摸屏、VFD-B/F系列變頻器，利用Haiwell（海為）PLC的主機自帶的RS485通訊端口控制5臺變頻器，完成鼓風機、引風機、進煤系統、輸煤系統、水泵系統的控制，利用PLC的PORT1完成與MT506L的通訊，由于Haiwell（海為）PLC具有強大的通訊功能，可以非常方便的擴展通訊端口，利用擴展端口完成與上位機的通訊。


電氣自動控制系統包括如下部分：

1）異常情況報警：

高限報警、高高限報警、低限報警、低低限報警、鍋爐超負荷報警、鍋爐超壓報警、變頻器通訊質量報警、電動機接地、電動機缺相報警、電動機超載、變頻溫度過高報警等

2）過程參數測量：

沸上溫度、沸下溫度、沸中溫度、燃盡室溫度、旋風室溫度、出氣溫度測量、進水溫度測量、上水壓力測量、上水流量測量、上汽包壓力測量、上汽包液位測量、爐膛負壓測量、引風負壓測量、鼓風壓力測量、蒸汽流量測量等

3）自動控制系統：

上汽包液位控制、鼓風壓力控制、引風負壓控制等

4）電氣系統

鼓風機、引風機、進煤系統、輸煤系統、水泵系統、除塵器控制系統

三、電氣控制系統的特點：

由于系統采用了Haiwell（海為）PLC，具有編程簡單、硬件系統穩定可靠、通訊功能強大，非常輕松地完成了PLC與變頻器、人機屏、和上位機的通訊控制。
